Video: https://www.grp5.co/corsa/video_1.mp4
Origen del proyecto:
Este proyecto nació a partir de una falla crítica: el tablero original análogo del Corsa Evolution 1.4 2003 se averió completamente y dejó de funcionar.
Dado el alto costo, escasez de repuestos y la edad del vehículo, en lugar de buscar un reemplazo original, tomé la decisión de llevar el vehículo al siguiente nivel, modernizando su panel de instrumentos al estándar de los autos premium actuales.
Objetivo principal:

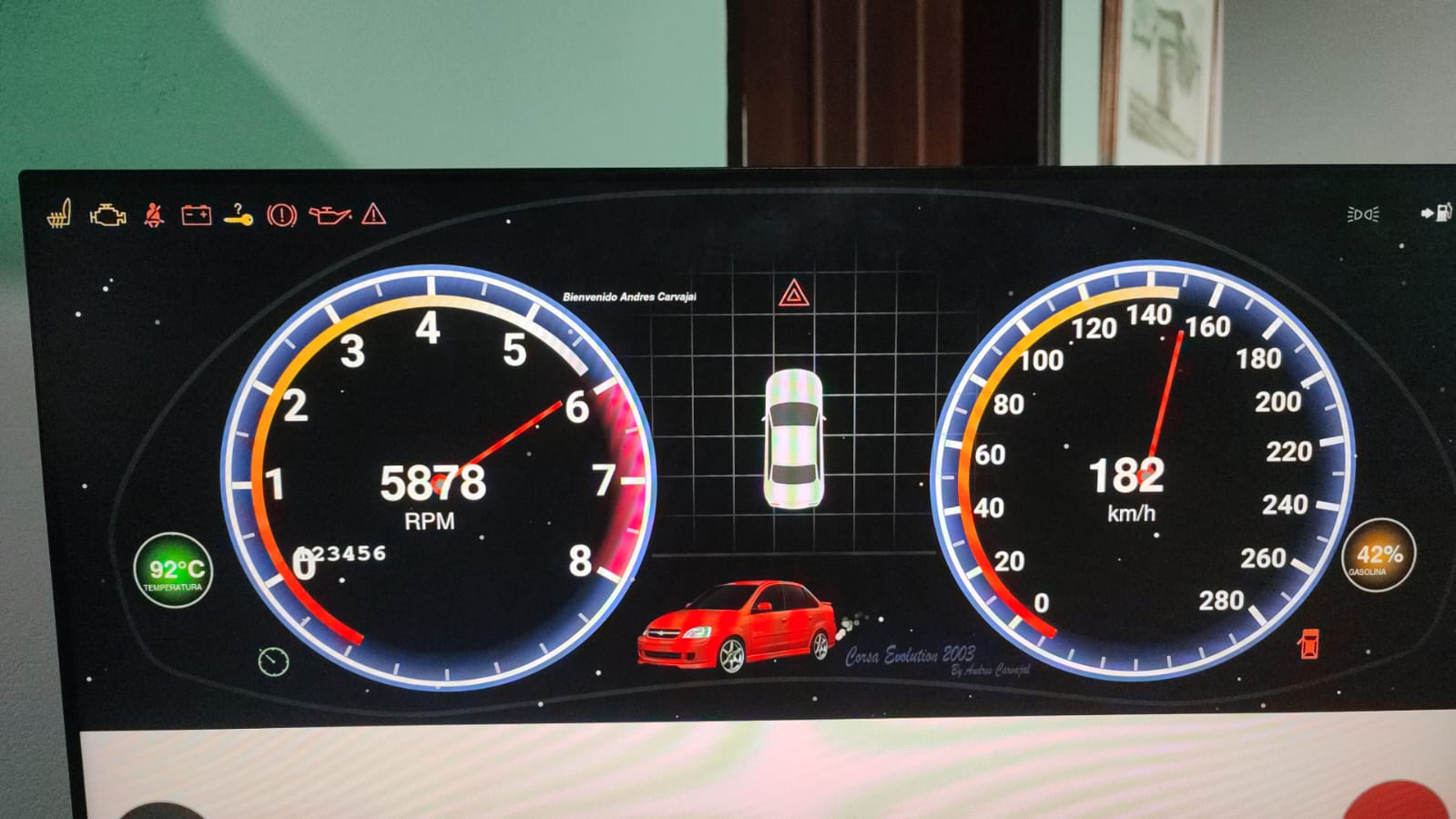

✅ Desarrollar un Cluster Digital Inteligente, funcional, seguro y escalable, preservando la esencia del vehículo pero adaptado a los tiempos actuales.
Funciones implementadas:
Instrumentación Digital Completa:
- Velocímetro digital (VSS)
- Tacómetro digital (RPM)
- Temperatura de motor
- Nivel de combustible
- Voltaje de batería en tiempo real
- Testigos activos: luces altas, freno de mano, puertas, cinturón, check engine, combustible bajo, entre otros.
- Push to Start → botón de encendido moderno con validación de presencia.
- Usar el celular como llave segura via bluethoot + l2ping.
- Auto lock y auto unlock según proximidad.
- Bienvenida personalizada según el dispositivo Bluetooth authorizado.
- Registro de trayectos y métricas de conducción.
- Conversión segura de todas las señales 12V automotrices a 3.3V para Raspberry Pi.
- Aislamiento galvánico total mediante optoacopladores.
- Protección contra picos eléctricos y ruido automotriz.
- Lectura precisa de señales analógicas mediante ADC ADS1115 de 16-bit.
- Preparado para integración de Apple CarPlay (pantalla secundaria).
- Preparado para control remoto total via app (encendido, cerraduras, cajuela, luces, etc).
- Conectividad LTE / WiFi / Bluetooth permanente.
Tecnología utilizada:
- ✅ Raspberry Pi 3B (migrando a Raspberry Pi 5 8GB para producción)
- ✅ PyQt5 + QML para la interfaz gráfica
- ✅ Módulo ADC ADS1115 (lectura analógica)
- ✅ Optoacopladores PC817 (manejo digital aislado)
- ✅ Módulos comerciales de 4 canales optoacoplados (simplificación de diseño)
- ✅ Pantalla 12.3” widescreen 1920x720
- ✅ GPS USB externo
- ✅ Módulo Push-to-Start con validación de celular registrado presente.
Estado actual:
- ✅ Diseño lógico 100% funcional
- ✅ Código gráfico base en desarrollo avanzado (basado en PyQt5 y proyecto open-source Electric Vehicle Dashboard)
️ Lista de pedidos: (Todos están pendientes de llegada actualizo esta lista a medida que lleguen)
- ✅ Boton push to start: www.amazone.com/dp/B0DBD8WQ6F
- ✅ Modulo de reles para contronl de inícion, start, luces, cajuela y +: www.amazone.com/dp/B00DR9SE4A
- ✅ Set de cables jumpers: www.amazone.com/dp/B07GD17ZF3
- ✅ Convertidores (3) 12v dc a 5v dc: www.amazon.com/dp/B0CRVVWL4Y
- ✅ Pantalla para tacómetro 1920 x 720 12.3 inch: https://www.amazon.com/dp/B0CTML6XP6
- ✅ Micro computador raspberri pi: https://www.amazon.com/dp/B0DNF5JWB4
✅ Convierte señal de Velocímetro y RPM en digital: https://articulo.mercadolibre.com.co...-4-canales-_JM - ✅ Convierte señales como temperatura, gasolina, emergencia a digital: https://articulo.mercadolibre.com.co...-4-canales-_JM
- ✅ Resistencias para reducir señales de 12v ac a 3.7v ac: https://articulo.mercadolibre.com.co...es-14-watt-_JM
OPCIONALES: mas que todo para CAR PLAY o APPLE PLAY usando una segunda pantalla con Openauto pro
- ✅ Segunda pantalla: https://www.amazon.com/dp/B0BHQRSDZR
- ✅ Extensor para raspberry de AUDIO: https://www.amazon.com/dp/B08GKGVMZN
- ✅ Adaptador si se quiere CAR PLAY o APPLE PLAY inalambrico: https://www.amazon.com/dp/B09ZQF9YS4
- ✅ Antena GPS USB: https://www.amazon.com/dp/B0BLF7DSRY
- ✅ Modem USB para conectividad a internet y funciones remotas.
Dejo esto abierto para cometarios o sugerencias, el estado el proyecto actual esta en la programación de interfase gráfica y en espera de los compuestos para hacer las pruebas conectando directamente al a los pines del cluster.
Requiero de pronto información sobre los pines del conector del tablero, valores de resistencia de los sensores como ejemplo gasolina y temperatura.
